機器人電機廣泛應用于人形機器人、醫療機器人、數控機床機器人、工業機器人、自動化生產設備以及等領域。在現代工業自動化和醫療技術領域，為了確保機器人電機在各種應用場景下都能表現出最佳狀態，一套高效、精確的機器人電機測試解決方案顯得尤為重要。

機器人電機測試方案參考國標：GB/T 43200-2023《機器人一體化關節性能及試驗方法》

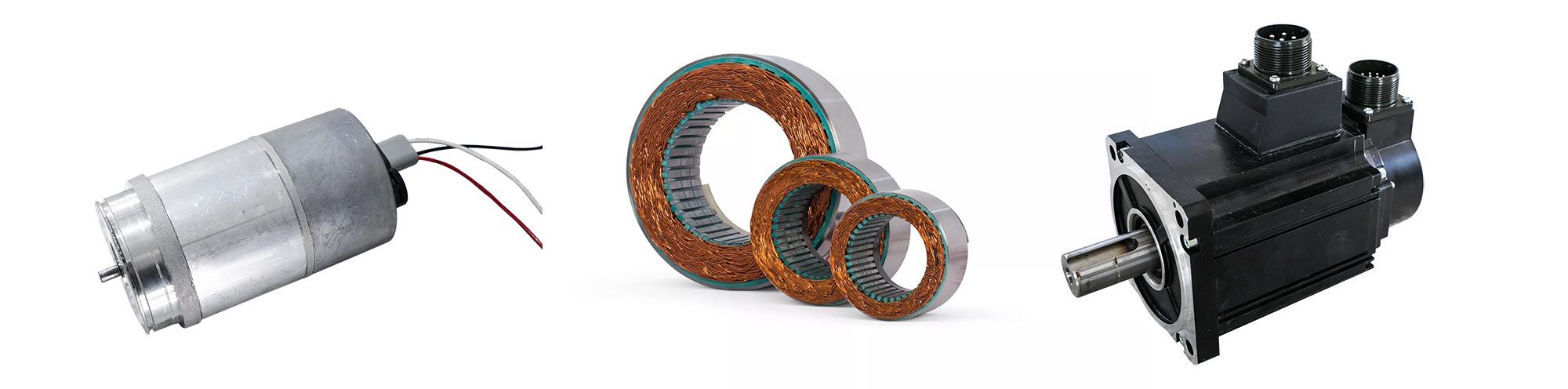

一、常見的機器人電機種類及測試項目

按電機種類來劃分，常見的機器人電機主要包括以下幾種：

1、機器人伺服電機測試測試（伺服電機測試系統）

伺服電機是一種閉環控制系統，通過反饋機制實現非常精確的位置控制和速度控制。伺服電機通過高分辨率編碼器實時反饋電機的轉速和位置，能夠在極高精度的范圍內實現位置和速度的控制。工業機器人中的關節通常需要以0.01度甚至更高的精度進行定位，伺服電機能夠滿足這種苛刻的要求，確保機器人在復雜任務中保持高精度。伺服電機具有高精度、高響應速度、高扭矩輸出的特點，廣泛應用于需要高精度定位和動態性能控制的機器人系統。

機器人伺服電機常見的測試項目有：交流耐壓、絕緣電阻、直流電阻、空載測試、反電動勢測試、NVH測試、齒槽轉矩測試、摩擦扭矩測試、分離扭矩測試、性能測試等。

2、人形機器人空心杯電機測試（人形機器人空心杯關節電機測試系統）

空心杯電機是一種直流電機，具有無鐵芯的轉子結構。與傳統電機的區別在于，其轉子的線圈不繞在鐵芯上，而是繞在一個薄而輕的空心圓柱形杯狀支架（通常由銅、鋁或復合材料制成）上。定子由永久磁鐵組成，產生的磁場與空心杯線圈的電流相互作用，從而驅動電機轉動。

空心杯電機的轉子質量輕，慣性小，因而具有極快的加速度和減速度。這種特性非常適合需要快速啟動、停止和頻繁正反轉的機器人關節，尤其是在需要高速運動和精密控制的應用中，如微型機械臂和手術機器人?？招谋姍C(jī)運行時幾乎沒有齒槽效應，因此在轉動時更平滑，噪音更低。

機器人空心杯電機常見的測試項目有：匝間耐壓、交流耐壓、絕緣電阻、直流電阻、霍爾測試、轉速測試、空載測試、反電動勢測試、NVH測試、性能測試等。

3、機器人無框力矩電機測試（機器人無框力矩電機測試系統）

機器人無框力矩電機是一種直驅電機，其轉子和定子沒有傳統電機的外殼和軸承等結構元件，因此被稱為“無框”。無框力矩電機通常直接驅動負載，不需要使用減速器或齒輪箱等傳動組件，從而極大地減少了摩擦損失。無框力矩電機直接驅動的特性具有快速的響應速度和加速度，沒有中間機械傳動部件的存在，減少了機械慣性，使得電機能夠更快地響應控制信號，適應快速變化的運動要求。專門設計用于產生高扭矩的電機，適用于需要高扭矩輸出的機器人關節驅動。

機器人無框力矩電機的測試項目包括：空載測試、負載測試、扭矩測試、效率測試、NVH測試、齒槽轉矩測試、電機性能測試等。

4、機器人直流電機測試（無刷電機測試系統）

直流電機是機器人電機中最常見的關節電機類型。直流電機通過直流電源供電，可以根據電流的方向控制轉子的位置和速度。

直流電機的啟動和制動非常迅速，適合用于需要快速響應的機器人應用中。特別是對于高速、頻繁動作的場合，直流電機的快速響應特性有助于提高機器人的動態性能。直流電機的控制相對簡單，可以通過調整電壓或電流來控制速度和轉矩，適合不同類型的機器人應用場景。無刷直流電機進一步提升了控制的精確度，通過微處理器和電子控制器，可以實現復雜的運動軌跡和精密定位。適用于許多低成本和中等精度要求的機器人應用。

機器人直流電機的測試項目包括：匝間耐壓、交流耐壓、絕緣電阻、直流電阻、霍爾測試、轉速測試、空載測試、負載測試、反電動勢測試、齒槽轉矩測試、摩擦扭矩測試、分離扭矩測試、NVH測試、性能測試等。

不同類型的機器人電機在測試解決方案中需要關注的重點和要求有所不同。因此，在制定測試方案時，需要根據機器人的具體類型和使用環境來確定測試內容和標準。

二、各行業機器人電機特點

在機器人電機測試解決方案中，針對不同類型的機器人電機，測試的重點和要求可能有所不同。

下面對各種類型機器人電機的簡要介紹：

1、工業機器人電機：工業機器人通常裝有多臺電機，要求電機具有高精度、高響應速度和高穩定性，以實現多自由度運動和復雜控制。測試工業機器人電機的轉速、轉矩、功率因數、效率、溫升等性能參數，以及在不同負載條件下的輸出能力和穩定性。

2、醫療機器人電機：醫療機器人電機要求高精度、高可靠性，以滿足醫療領域的特殊需求，如手術機器人、康復機器人等。對醫療機器人進行電氣安全性測試、電磁兼容性測試，以及電機的轉速、轉矩、效率等性能參數的測試，確保電機在醫療環境中的安全性和穩定性。

3、人形機器人電機：人形機器人電機要求具有高精度、高響應速度和高靈活性，以實現人類關節的模擬和復雜動作的執行。人型機器人電機測試系統可測試人形機器人電機的轉速、轉矩、精度、效率等性能參數，以及在不同負載和速度下的穩定性和靈活性。

4、家用服務機器人電機：家用服務機器人電機要求低功耗、低噪音、高效率，以滿足家庭環境下的使用需求。測試家用服務電機的能效比、噪音水平、使用壽命等，確保電機在家庭環境中運行穩定且不會造成干擾。

5、餐飲服務機器人電機：餐飲服務機器人電機要求能夠快速響應指令，平穩運行，以滿足餐廳環境下的送餐需求。測試電機的啟動速度、運行平穩性、負載能力，以及在不同環境下的定位精度和導航能力。

6、其他類型機器人電機：對于餐飲服務、公共服務、農業、探索、軍事、災難救援、人形、輪式/履帶式、腿足式和球形等類型的機器人電機，其電氣性能測試主要關注以下幾個方面：

6.1 啟動性能測試：測試機器人電機的啟動電流、啟動時間等指標，以評估其啟動過程的平穩性和快速性。

6.2 負載性能測試：在不同負載條件下測試機器人電機的輸出能力和穩定性，以確保其能夠滿足實際應用場景的需求。

6.3 環境適應性測試：針對特定應用場景的環境條件（如溫度、濕度、塵埃等），測試機器人電機的適應性和可靠性。

6.4 老化性測試：通過模擬長時間的連續工作，檢驗機器人電機的磨損情況、發熱程度以及性能下降程度，以評估其使用壽命。

三、機器人電機測試案例

機器人電機測試不僅可以幫助制造商在生產過程中篩選出優質產品，還能為研發部門提供關鍵數據支持，以優化電機設計和控制系統。通過全面的測試，可以確保機器人電機在實際應用中能夠滿足高精度、高穩定性和高可靠性的要求。

AIP艾普專注全球電機測試，提供的機器人電機測試解決方案具備高精度、自動化和全面數據分析的技術優勢，能夠滿足不同應用場景下的測試需求。通過我們的測試方案，您可以篩選出優質機器人電機產品，優化電機設計和控制系統，提高機器人系統的整體性能和可靠性。歡迎聯系我們，了解更多關于機器人電機測試解決方案的信息！
